PCBA（Printed Circuit Board Assembly）的生产中需要使用到冷水与热水。传统的工厂生产中，冷水由冰水机提供，热水可由燃气锅炉、电厂蒸汽、电加热提供，尤其是在化镀与电镀工艺中使用到大量的电加热，在长期的生产运营中不经济，而且冰水机制冷水过程中大量的废热被冷却塔散走。
综合整个PCBA生产工艺用能分析，可以采用冷热联供热泵与高温热泵进行设备组合方式对厂区进行供冷与供热，通过系统组合可同时制取7~12℃冷水与60~85℃热水，相比于传统的冷热方式，采用新系统可节约大量能源，减少工厂用能费用。
PBCA传统用能解决方案VS全新节能系统解决方案
 |
 |
|

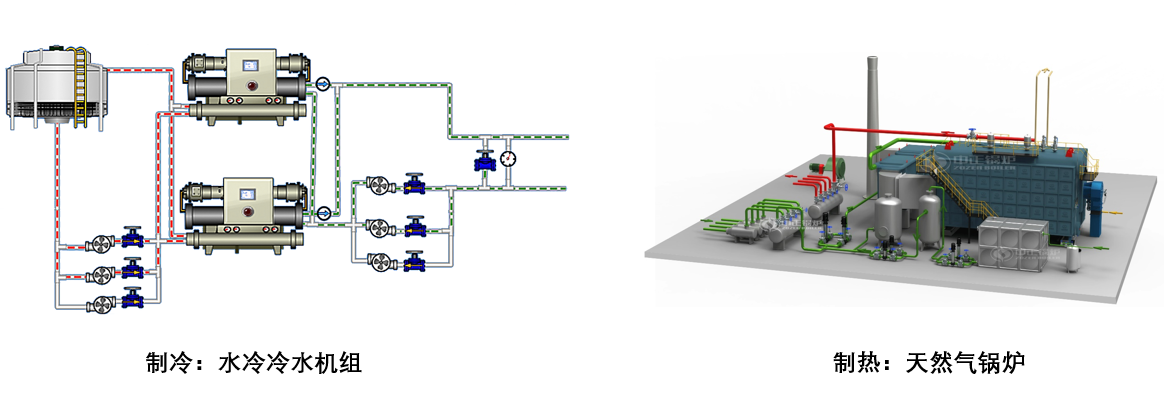

传统解决方案 冷水机+热水锅炉 |

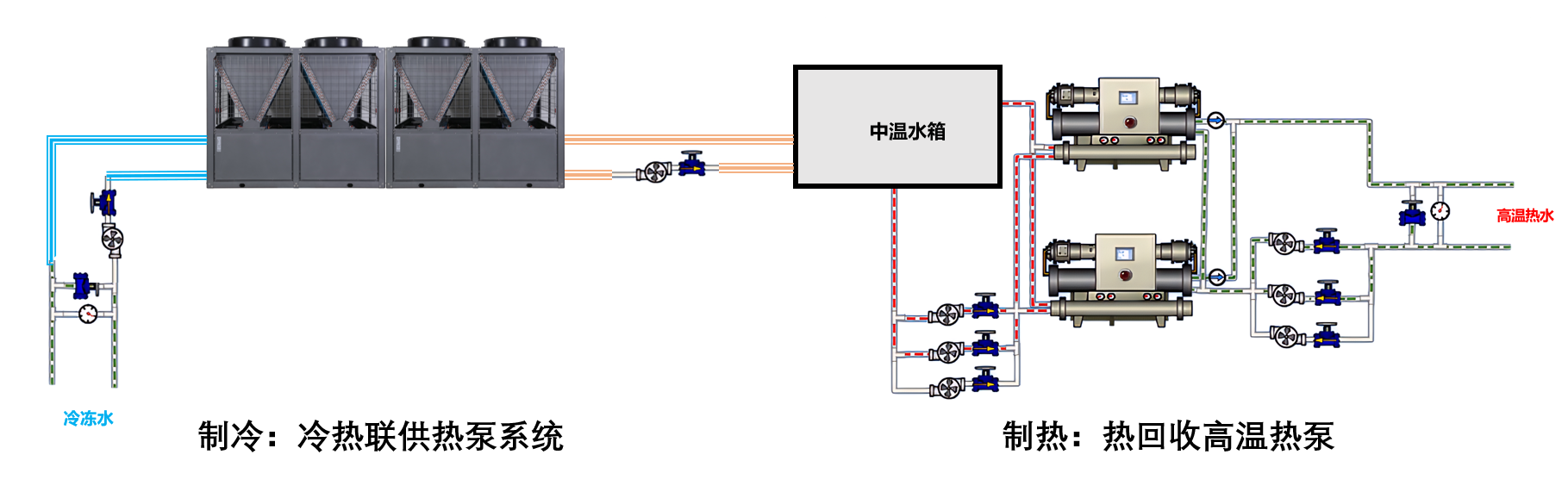

全新解决方案 冷热联供热泵+高温热泵 |
新节能系统与传统用能系统费用对比
|
新节能系统 |
原系统 |
||||
|
供能设备 |
冷热联供制冷 |
冷热联供制热 |
高温热泵制热 |
天然气热水炉 |
水冷冷水机 |
|
能源类别 |
电 |
电 |
电 |
天然气 |
电 |
|
能源单价 |
0.75元/度电 |
0.75元/度电 |
0.75元/度电 |
4.2元/Nm³ |
0.75元/度电 |
|
能源热值 |
3600kj/度电 |
3600kj/度电 |
3600kj/度电 |
36000kj/Nm³ |
3600kj/度电 |
|
能源效率 |
300%* |
400%* |
350% |
92% |
400%* |
|
0.5MW冷热功率消耗 |
166.7度电 |
0 |
143度电 |
54.3Nm³ |
125度电 |
|
0.5MW·h冷热消耗费用 |
125元 |
0 |
107元 |
228元 |
93.8元 |
|
年6000h费用 |
75万元 |
0 |
64.3万元 |
136.8万元 |
56.3万元 |
|
合计费用 |
139.3万元 |
193.1万元 |
|||
|
节约费用 |
53.8万元/年 |
||||
